Pcb分板是pcba加工中的一个重要工序。很多时候，为了提高pcb的产量和smt贴片的速度会将板子进行拼板。而加工完成后，就需要对pcb线路板进行分板工序。下面靖邦科技的技术员就给大家介绍一下三种pcb线路板分板的方法。

一、pcb线路板分板的方法：

1.LED分板机

2.铡刀式切板

3.走刀式切板机

二、优势及适用范围

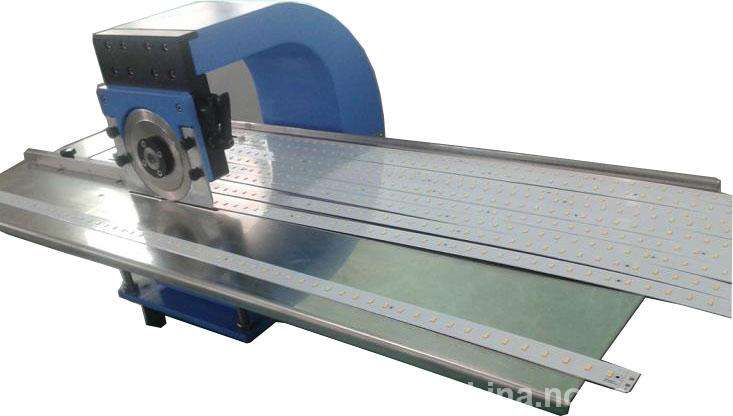

1.LED分板机

适用范围：裁切大小任意。刀具是高速钢精密研磨制成的，可以重复使用。采用最新轻量化设计走刀方式，一次完成小剪切应力切板路程，常用于切割有V型槽的易变形的线路板。通常用于切割板材材料玻纤板和铝基板。刀口注意调整好，否则容易导致线路变形板，带来不必要的成本损耗。

2.铡刀式分板机

适用范围：适用于分切各种原料的基板，对于高硬度的铝基板、铜基板等相同适用;安全：铡刀开口较小，只能进板，对操作人员安全有保证;易用，无需培训即可娴熟操作;这种方式最大特点是最简单，操作容易。但是设计是尺寸要求要准确。操作方式有手压式和脚踩式。也可以做成半自动的

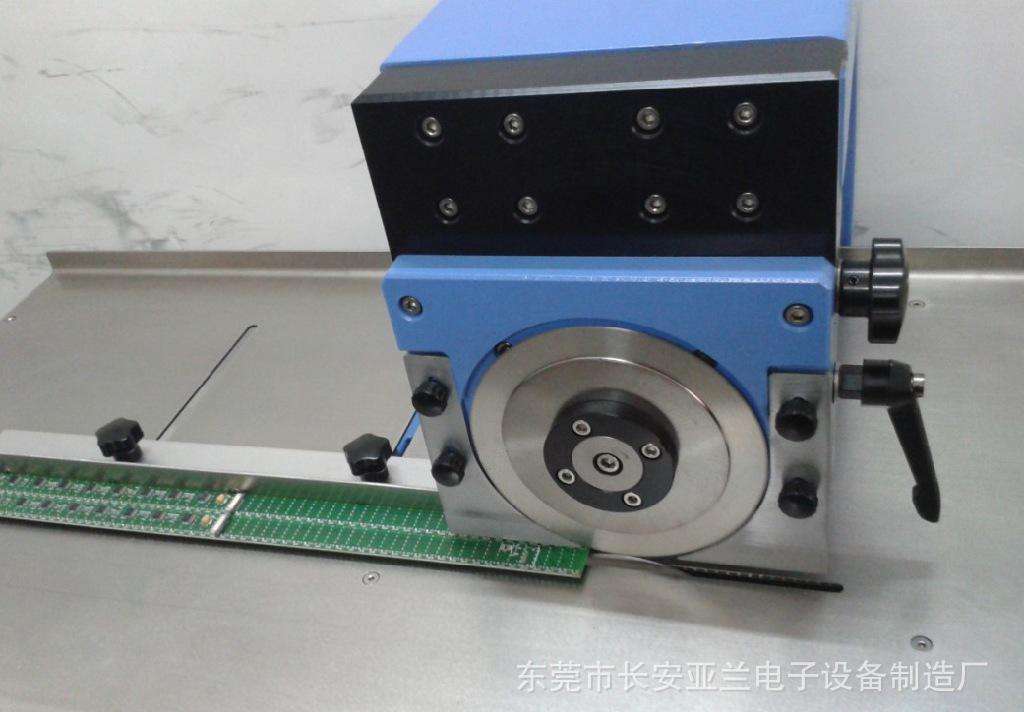

3.走刀式分板机

适用范围：适用于各种有V槽的PCB、铝基板、LED灯条、LED电路板的切分，效果佳，速度快，精准控制，不损害线路板上的元器件。该设备采用下直刀和上圆刀片,属于气动式PCBA分板机，分板时PCBA通过V槽固定于下刀，通过气动。切板过程中PCBA不动，圆刀滑移，确保线路板上元器件不因移动而损坏。这种有点类似于led分板机，但切割方式方法不太一样。上圆刀与下直刀之间的距离可准确调整，可解决零件跨越V槽来实现分板。

以上就是pcba加工中线路板的分板方法。靖邦科技也将持续改进工艺，为客户提供更加优质的服务。
