什么是PCBA电路板？它是由哪些组成的？

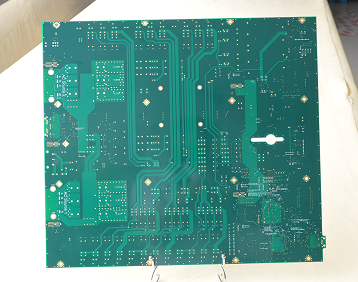

印刷电路板 (PCB) 使用从层压到非导电基板上的铜片蚀刻而成的导电轨道、焊盘和其他特征，以机械方式支撑和电连接电子元件。组件通常焊接在 PCB 上。
除了最简单的电子产品外，所有的印刷电路板都使用了印刷电路板。它们还用于一些电气产品，例如无源开关盒。
基板基板材料（CCL-Copper Clad Laminate）是由介电层（树脂、玻璃纤维）和高纯度导体（铜箔）组成的复合材料。
印刷电路板油墨pcb材料型
PCB材料分类：
1、按增强材料分类（最常用的方式） a．纸板（FR-1、FR-2、FR-3）
b．环氧玻璃布（FR-4、FR-5）
c．复合板（CEM-1、CEM-3）
d．HDI 板（RCC-Resin Coated Coppe）
e．特殊板（金属板、陶瓷板等）
2、按树脂种类不同分类
a．环氧树脂
B. 聚酯树脂
C. PI树脂（聚酰亚胺）
3、按阻燃性能分类
a．阻燃（UL94-VO、UL94-V1）
b．非阻燃（UL94-HB级）
下面是常见物料材质，如有任何问题，请随时咨询您的销售代表。
| 快转/标准PCB材料清单 | |||
|
|
项目 | PCB原型容量（面积<1m2；） | 中小批量（面积>1m2） |
|
材料 |
一般Tg FR4： | 盛亿S1141、建滔KB6160A、goldmax GF212 | 盛亿S1141、建滔KB6160A、goldmax GF212 |
| 中Tg FR4： | 圣意S1150G、建滔KB6165F、建滔KB6165G（无卤） | 圣意S1150G、建滔KB6165F、建滔KB6165G（无卤） | |
| 高 Tg FR4： | 圣意S1165（无卤）、建滔KB6167G（无卤）、建滔KB6167F | 圣意S1165（无卤）、建滔KB6167G（无卤）、建滔KB6167F | |
|
铝： |
Goldenmax GL12、CS-AL-88/89 AD2、JQ-143 1-8层混装FR-4 | ||
文章来源：靖邦
